Schaltgerätesysteme mit bis zu 6300A mit hochdichter Modulstapelung

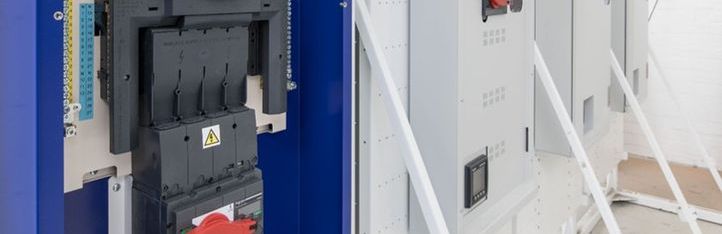

Die Verteilungsschaltanlagen von Anord Mardix, einem Unternehmen von Flex, basieren auf den IEC 61439 konformen, typgeprüften Schaltgerätesystemen. Jede Schalttafel ist führend in ihrer Klasse im Hinblick auf technische Leistungsfähigkeit, Flexibilität und Betriebskosten. Das Angebot umfasst von vorne und hinten zugängliche Schienensysteme, typgeprüfte und natürlich gekühlte Schaltschränke mit bis zu 6300A gemäß Form 4B sowie frontale oder rückseitige Kabelzugänge.
Features der Anord Mardix Verteilungsschaltanlagen
- Typgeprüfte PSC Baugruppen, zertifiziert für Kurzschlussfestigkeit und Grenze für Temperaturanstieg gemäß IEC-61439-Standards
- Seismisch getestet und zertifiziert, robuste Konstruktion
- Hochdichte Modulstapelung innerhalb der Grenze für Temperaturabstieg
- Montage des Hauptschienensystems oben oder unten, mit einzigartigem Lichtbogendruck-Ventilationssystem
- Frontaler oder rückseitiger Zugang zum Schienensystem, passend für thermografische Verfahren
- Einfacher Zugang zu vorne oder hinten montierten, sekundären Nebenschienen
- Typgeprüfte isolierte Schienensysteme erhältlich
- 100 % oder 200 % Neutralleiter Schienenoption
- Aufnahmen für feste oder entnahmefähige offene Leistungsschalter (ACB), Kompaktleistungsschutzschalter (MCCB), Sicherungslasttrennschalter und integrierte Leistungsfaktorkorrekturfilter (PFC)
- Flexible modulare Konstruktion für lineare, Rücken-an-Rücken, U- und L-förmige Konfigurationen
- Kabelzugang: Oben, unten, vorne oder hinten
- Alle Einheiten sind für optimale Kabelzugänge und Geräte-Layouts 3D-modelliert.
Spezifikationen
- Konstruktive Trennung: Gemäß IEC-61439-2, bis zu Form 4B
- Strombelastbarkeit Schiene: 800A bis 6300A
- Kurzschlussfestigkeit Busbar-System: (36kA /1s), (50kA /1s), (50kA/3s), (80kA/1s), (100kA/1s)
- Bemessungsspannung: 400V /690V
- Kabelzugang: Oben, unten, vorne oder hinten
- Schutz gegen Eindringen: IP 54, IP 42 oder IP 31
- Panel-Farbe: Verfügbar in allen RAL oder BS-Farben
