Das Problem: Verlust der Kühlluft durch Bypass-Airflow und hitzebedingte Systemausfälle durch Wärmenester in Rechenzentren

In den letzten Jahren hat eine erhebliche Reduzierung der räumlichen IT-Kapazitäten im Verhältnis zum Wachstum der IT-Infrastruktur sowie deren Leistungsvermögen insgesamt stattgefunden. Entsprechend ist der Energieverbrauch der Hardware pro Quadratmeter Rechenzentrumsfläche kontinuierlich gestiegen. Demnach sind Rechenzentrumsexpertinnen und -experten mit einer immer höheren Packungs- und Leistungsdichte der Hardware in ihren Racks konfrontiert, die zwangsläufig zu immer höheren Umgebungstemperaturen führen. Abgeführt werden muss diese Wärme über ausreichend dimensionierte Kühlungs- und Klimatisierungssysteme, die wiederum sehr viel Strom zur Erzeugung der konditionierten Luft benötigen. Die Krux besteht nun darin, dass die erzeugte Kühlluft zu einem sehr hohen Anteil (Das US-amerikanische Uptime Institute beziffert den Kühlluftverlust auf bis zu 63 Prozent.) durch nicht abgedichtete Kabeldurchführungen im Doppelboden entweicht, bevor diese überhaupt bis zu der aktiven Hardware in den Racks gelangt. Diese als Bypass-Ströme bezeichneten Kühlluftverluste tragen zu einer erheblichen energetischen Ineffizienz bei. Sie begünstigen die Bildung von Wärmenestern (auch Hot Spots genannt) in den Racks, bringen bestehende Kühlanlagen sehr schnell an ihre Kapazitätsgrenzen und sind generell enorme Kostentreiber für die Klimatisierung in Rechenzentren.

Die Lösung: KoldLok® Kabeldurchführungen mit Bürsten oder Kunststofflippen zur Doppelbodenabdichtung

Konventionell können Sie diesem Problem nur durch die Anschaffung zusätzlicher kostspieliger und Energie fressender Klimageräte beikommen. Aber es geht auch effizienter und richtig preisgünstig: Unsere Koldlok-Lösungen schaffen an den Kabelaustritten einen optimalen Abschluss und dichten die Durchführungen im Doppelboden wirkungsvoll ab. Der Effekt: Ein Kühlverlust oder ein Kühlluftströmungsabriss in den Doppelböden wird verhindert, der Entstehung von Hotspots wird vorgebeugt. Dies macht oftmals sogar die Anschaffung von weiteren Klima- oder Kühlgeräten überflüssig. Und ein schöner Nebeneffekt: Ihre Rack-Hardware ist durch die Abdichtung der Doppelbodeneinlässe auch besser vor Staubpartikeln aus dem Doppelboden geschützt.

Wie funktionieren die Bürstenabdichtungen oder Elastomer-Verschlüsse für Doppelbodenöffnungen?

Ganz einfach: Das Koldlok-System besteht aus speziellen Fasern oder Elastomeren, die Kabel und weiteres durch den Doppelboden geführtes Equipment lückenlos umschließen und so ein Entweichen von Kühlluft verhindern. Die Installation von Koldlok erfordert nur wenige Handgriffe und ist wirklich sekundenschnell ausgeführt.

Eigenschaften der Dichtungskanten mit integrierten Bürsten oder Kunststofflippen

• Die Kabeldurchführungen sind aus hochbelastbarem Polypropylen, die Fäden aus hochwertigem Nylon 6, selbstschließend, mehrlagig, überlappend und miteinander verwoben.
• Eine weitere Variante zur Abdichtung von Kabelführungen im Doppelboden besteht aus thermoplastischen Elastomeren.
• Koldlok-Abdichtsysteme sind in rechteckigen und runden Formaten mit unterschiedlichen Kantenlängen beziehungsweise Durchmessern erhältlich.

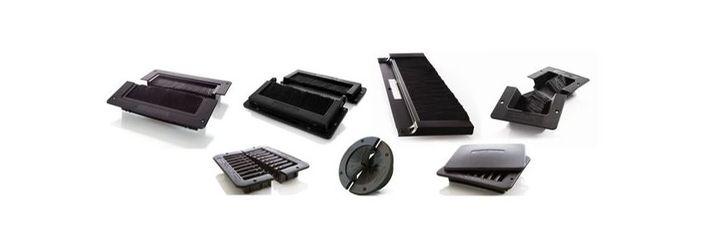

Koldlok® ist in diversen Größen und für verschiedene Dichtungsflächen erhältlich:

• Koldlok® Integral – für den Einbau in Doppelböden oder Bodenfliesen vor der Verkabelung
• Koldlok® Integral Split – für den Einbau in Doppelböden oder Bodenfliesen nach der Verkabelung, also im laufenden Betrieb
• Koldlok® Surface Mount – für den Einbau auf Doppelböden oder Bodenfliesen nach der Verkabelung
• Koldlok® Surface XL – für den Einbau auf Doppelböden oder Bodenfliesen nach der Verkabelung mit einer größeren Abdichtungsfläche für die Durchführungsöffnung
• Koldlok® Extended – für den Einbau an Wänden. Erhältlich in diversen Kantenlängen und Bürstenbreiten.
• Koldlok® Wave Integral Split – wellenförmige Doppelbodenabdichtung aus thermoplastischen Elastomeren (Abmessungen des Koldlok® Wave Integral Split: (B x T): 279mm x 229mm).
• Koldlok® Wave Cover – Abdeckung für Koldlok® Wave Integral Split
• Koldlok® Mini – für die Abdichtung von kleineren Kabelöffnungen und Ausschnitten im Doppelboden bis zu einem Innenmaß von 127mm x 64mm.
• Koldlok® Round – für die Abdichtung von runden Ausschnitten und Kabelführungen im Doppelboden (max. Durchmesser des Ausschnitts: 102mm).

Highlights der KoldLok® Kabeldurchführungen zur Abdichtung von Doppelbodeneinlässen

• Bis zu 63% höhere Energieeffizienz im Rechenzentrum
• Zuverlässige Versiegelung von Kabelführungen und Eliminierung von Bypass-Luftströmen
• Abdichtung von Doppelbodenöffnungen, Versorgungsschächten und Kabelführungen mit diversen Größen
• Verhinderung von Hot Spots bzw. Wärmenestern und überhitzungsbedingten Systemausfällen
• Erhöhung des Kühlluftdrucks und der Strömungsgeschwindigkeit im Doppelboden
• Schützt die Rack-Hardware vor Staubpartikeln aus dem Doppelboden
• Erhältlich als Dichtungskante mit Bürsten oder Elastomeren
